Артикул: 00000018058

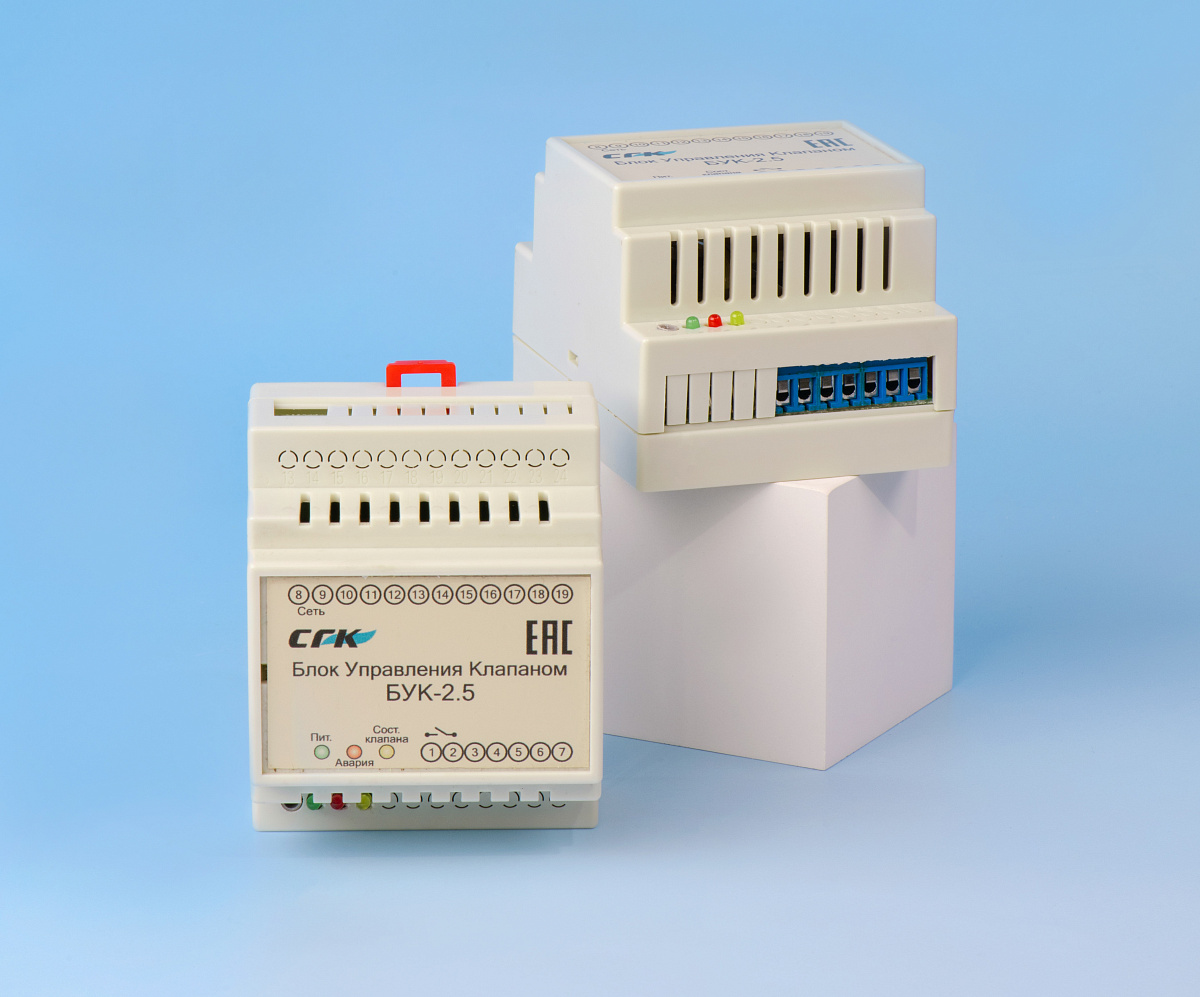

Блок управления клапаном БУК-2.5
Цена 1 626 ₽
(Цена указана с НДС для розничных покупателей. При оптовом заказе предоставляются скидки).
Данный товар можете приобрести на маркетплейсе OZON у наших дилеров.
Блок управления клапаном БУК-2.5
Блок управления клапаном БУК-2.5 предназначен для работы в составах систем
автоматики и сигнализации при использовании в таковых предохранительно –
запорных клапанов КЗГЭМ. Блок рассчитан на подключение датчиков с выходами
типа «сухой контакт» или «открытый коллектор» по двум входам. Закрытие клапана
производится по наличию активного сигнала датчика на одном или нескольких входах
одновременно. При этом каждый вход индивидуально программируется на
срабатывание по «замыканию» или «размыканию» сухих контактов и по наличию или
отсутствию напряжений. Для этого внутри блока имеется набор из 4 перемычек.
Наличие перемычки означает срабатывание по замыканию для входов типа «сухой
контакт.
Блок имеет индикаторы единичные светодиодные для индикации наличия
питающего напряжения 220 В, исправности шлейфа клапана и состояния клапана.
Индикатор 1 (подсв. зеленым) –наличие напряжения питания сетевого 220 В
переменного тока или резервного + 24 В постоянного тока.
Индикатор 2 (подсв. красным) – обрыв шлейфа клапана или электромагнита
клапана или авария с внешнего датчика.
Индикатор 3 (подсв. желтым) – состояние клапана (открыт/закрыт).
Блок имеет 1 группу переключаемых контактов (контакты №1 и №2) для
передачи состояния клапана на контрольные пульты сторонних производителей. Если
клапан закрыт контакты замкнуты, если клапан открыт контакты разомкнуты.
Допустимая нагрузка на переключаемые контакты 30В, 1А постоянного тока и 125В,
0,5А переменного тока.
Блок управления клапаном БУК-2.5 предназначен для работы в составах систем
автоматики и сигнализации при использовании в таковых предохранительно –
запорных клапанов КЗГЭМ. Блок рассчитан на подключение датчиков с выходами
типа «сухой контакт» или «открытый коллектор» по двум входам. Закрытие клапана
производится по наличию активного сигнала датчика на одном или нескольких входах
одновременно. При этом каждый вход индивидуально программируется на
срабатывание по «замыканию» или «размыканию» сухих контактов и по наличию или
отсутствию напряжений. Для этого внутри блока имеется набор из 4 перемычек.
Наличие перемычки означает срабатывание по замыканию для входов типа «сухой
контакт.
Блок имеет индикаторы единичные светодиодные для индикации наличия
питающего напряжения 220 В, исправности шлейфа клапана и состояния клапана.
Индикатор 1 (подсв. зеленым) –наличие напряжения питания сетевого 220 В
переменного тока или резервного + 24 В постоянного тока.
Индикатор 2 (подсв. красным) – обрыв шлейфа клапана или электромагнита
клапана или авария с внешнего датчика.
Индикатор 3 (подсв. желтым) – состояние клапана (открыт/закрыт).
Блок имеет 1 группу переключаемых контактов (контакты №1 и №2) для
передачи состояния клапана на контрольные пульты сторонних производителей. Если
клапан закрыт контакты замкнуты, если клапан открыт контакты разомкнуты.
Допустимая нагрузка на переключаемые контакты 30В, 1А постоянного тока и 125В,
0,5А переменного тока.
наименование параметра/характеристики
значение
Температурный диапазон эксплуатации
0-40 ºС
Напряжение питания
220 В ±20%
Потребляемая мощность, не более
6 Вт
Масса , не более
0,3 Кг
Габаритные размеры
95×75×65 мм
Класс защиты оболочки
IP20
Напряжение закрытия клапана
42 В ±10% (Пост. Тока)
Макс. сопротивление замкнутых контактов для контактных входов, не более
100 Ом
Число контактных входов
4
