Обзор нового бытового газового клапана КЗГЭМ-БМ.

На рынке присутствует множество систем контроля загазованности с различными функциями и особенностями. Все они хороши по-своему, но часто, даже выбрав подходящую по цене и другим параметрам, покупатель не может ее себе позволить из-за того, что установка электромагнитного клапана слишком трудоемка и дорога, а иногда просто невозможна без переделки всего газопровода. Компания «СарГазКом» предлагает свой вариант решения проблемы компактности и установки газовых клапанов.

Компания представляет свое новое изделие – клапан  запорный газовый электромагнитный КЗГЭМ-БМ. Клапан представляет собой новую генерацию устройств, обеспечивающих требования безопасности при использовании бытовых газовых приборов: котлов, газовых колонок, газовых плит. Он разработан специально для применения в квартирах и частных домах, устанавливается на газопроводы низкого давления.

Компания «СарГазКом» давно работала над модернизацией электромагнитного клапана, с целью создания компактной модели. Такого же мнения придерживаются и потребители, ставя на первое место удобный и простой монтаж даже в труднодоступных местах, при условии простоты и надежности конструкции.

Новый клапан КЗГЭМ-БМ (слева) в сравнении с предыдущей моделью(справа).



Еще 2015 году после продолжительных консультаций с различными монтажными организациями конструкторский отдел компании приступил к проектированию. Первый прототип был готов к концу 2016 г.  При  проектировании использовался передовой опыт, самые последние технологии. В итоге получилась конструкция, не имеющая аналогов в мире. Были поданы 8 заявок на патенты, защищающие конструкцию и основные узлы нового изделия.  Тогда же началась работа по подготовки серийного производства и усовершенствования клапана.

В 2017 году все заявки были рассмотрены, высоко оценены комиссией ФИПС, и по результатам оформлены 8 патентов.

Для полной защиты интеллектуальной собственности сейчас ведется работа по оформлению международных патентов,  в частности,  переговоры с немецким бюро.

Клапан представляет собой классический строгий образец промышленного дизайна с эргономичным кольцом красного цвета открытия/закрытия клапана. Корпус клапана выполнен из авиационного дюралюминия повышенной прочности. Корпус электромагнита и запорный элемент изготовлены из высококачественного ABS пластика с глянцевой поверхностью. К газопроводу  клапан КЗГЭМ-БМ  крепится стальными оцинкованными гайками, или по желанию заказчика, штуцерами и накидными гайками типа «американка».

Новое изделие представляет собой линейку клапанов с номинальными диаметрами 15, 20, 25.

Клапаны могут выпускаться с переменным диаметром. Например, на входе установлено муфтовое соединение диаметром 25 а на выходе диаметром 15 или наоборот.

Также возможно поставка клапанов со соединением с наружной резьбой  и быстроразъемным соединением «американка». Но и это еще не все:  любые соединения можно комбинировать между собой любым способом. Всего 81 комбинация.

Мы представляем не один, а 81 новый клапан!

Клапан КЗГЭМ-БМ-20. На входе установлено муфтовое соединение,  на выходе – быстросъемное соединение типа американка	Клапан КЗГЭМ-БМ-20. На входе установлено муфтовое соединение,  на выходе муфтовое соединение с наружной резьбой.
Клапан КЗГЭМ-БМ-20 с двумя  муфтовыми соединениями:  с наружной резьбой на входе и на выходе.	Клапан КЗГЭМ-БМ с двумя муфтовыми соединениями:  на входе номинальным диаметром 25 и на выходе DN 15

  Чтобы защитить газовое оборудование и сам клапан, на входе КЗГЭМ-БМ установлен специальный  фильтр, который не даст  засориться  горелкам устройств и предотвратит преждевременный выход клапана из строя.  Степень фильтрации очень высокая  - 55 Микрон.



Вход клапана КЗГЭМ-БМ с установленным фильтром

Выход клапана КЗГЭМ-БМ

Обратите внимания на диаметр входного и выходного отверстия. Площадь проходного сечения клапана может с легкостью обеспечить работу даже самых энергоемких газовых приборов, с повышенным расходом энергоносителя.

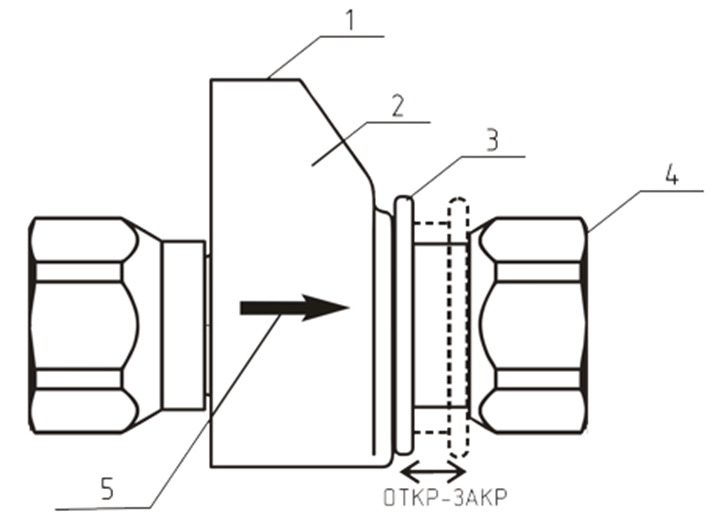

Рассмотрим клапан более детально.

1 – Разъем TJ4-4P4C для подключения  к сигнализаторам загазованности производства ООО ПКФ «СГК».
2 – Корпус электромагнита.
3 – Механизм управления клапаном  (пунктиром показано положение механизма при закрытом клапане).
4 – Корпус клапана.
5 – Стрелка, указывающее направление подачи среды.

Клапан, внешний вид которого показан на рисунке, состоит из: корпуса клапана с запорным элементом (4); механизма управления клапаном (3) (далее механизм); электромагнита (2); разъема (1).

Механизм служит для ручного управления (открытие и закрытие) клапаном и визуальной индикации положения. В положении «открыт» механизм полностью спрятан в корпус электромагнита. В положении «закрыт» механизм перемещается вдоль оси трубопровода, появляется индикация красного цвета.

При подаче управляющего электрического сигнала на электромагнит механизм перемещается вдоль оси трубопровода от электромагнита и перемещает запорный элемент, перекрывая подачу газа. Клапан потребляет энергию только в момент закрытия. В открытом состоянии клапан не создает посторонних шумов и вибраций.

На клапане установлен разъем ТJ4-4P4C (также иногда встречается обозначение RJ-9).

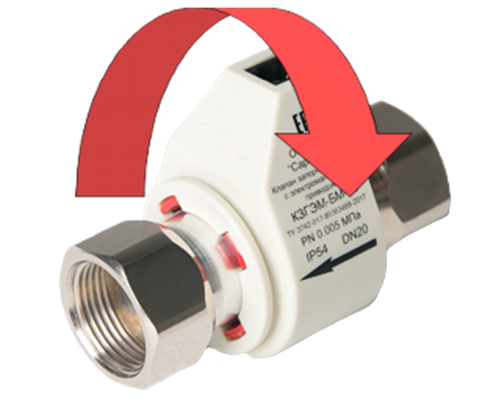

Простота монтажа достигается за счет огромного спектра присоединительных элементов, а также за счет патентованной технологии подвижного электромагнита. То есть корпус электромагнита с разъемом может свободно вращаться вокруг оси клапана. И направление вывода управляющего кабеля может быть выбрано произвольно.

Механизм управления клапаном  с постоянным магнитом и запорный элемент очень надежно фиксируется в обоих положениях (открыт и закрыт). Поэтому клапан может устанавливаться в любом положении  на вертикальных и горизонтальных участках независимо от направления среды, как на спусках, так и на подъемах.

Клапан КЗГЭМ-БМ полностью совместим со всеми сигнализаторами загазованности производства ООО ПКФ «СарГазКом» как с современными моделями так ранее выпускавшимися.

Конструкция клапана КЗГЭМ-БМ отличается от имеющихся на рынке несколькими особенностями:

• - небольшими габаритами
• - привлекательным дизайном
• - яркой наглядной индикацией положения клапана (открыт-закрыт).
• - клапан легко отмывается от загрязнений в силу высокого качества поверхностей
• - клапан не требует существенных физических усилий при закрытии/открытии;
• - возможностью смены или чистки фильтра при легком монтаже/демонтаже клапана;
• - произвольным направлением вывода управляющего кабеля;

Простота установки и удобство монтажа достигаются за счет:

• - разных комбинаций устройств присоединения клапана к газопроводу, в том числе разных номинальных диаметров
• - подвижного электромагнита
• - возможности установки клапана на горизонтальных и вертикальных участках, на спусках и подъемах.

	Пример муфтового соединения. (Исполнение по умолчанию, если при заказе не указано иное)
	Пример муфтового  соединения с наружной резьбой (Исполнение только по заказу).
	Пример быстросъемного соединения типа «американка». Может поставляться отдельно.
